最新資訊TRF1305B1RPVR是一款單通道、直流至大于7GHz、3dB帶寬的 RF全差分放大器 ，具有優化的性能和多種配置選項。其主要特征包括功率增益：10dB可以通過外部電阻器來降低固定增益寬大信號射頻帶寬：TRF1305B1：7.2GHz (3dB)、6.4GHz (1dB)OP1dB（差分 100Ω 負載）：15.6dBm (2…
TRF1305B1RPVR是一款單通道、直流至大于7GHz、3dB帶寬的 RF全差分放大器 ，具有優化的性能和多種配置選項。
其主要特征包括
功率增益：10dB
可以通過外部電阻器來降低固定增益
寬大信號射頻帶寬：
TRF1305B1：7.2GHz (3dB)、6.4GHz (1dB)
OP1dB（差分 100Ω 負載）：
15.6dBm (2GHz)、12.9dBm (4GHz)
OIP3：34.5dBm (2GHz)、25.5dBm (4GHz)
噪聲系數：10.4dB (2GHz)、13.4dB (4GHz)
壓擺率：25kV/μs
大輸入 (±1V) 和輸出 (±0.5V) 共模電壓范圍
靈活的配置和模式：
單端輸入、差分輸出 (S2D)
差分輸入、差分輸出 (D2D)
單端輸出（性能受限）
交流或直流耦合輸入/輸出
可調輸出共模電壓
輸入共模范圍擴展模式
支持 5V 的靈活單電源或雙電源
有功功率損耗：475mW
斷電模式
TRF1305B1 的說明

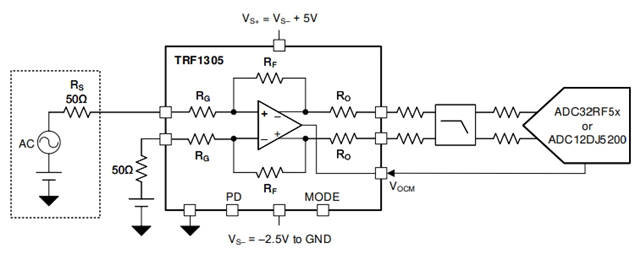

TRF1305B1RPVR是一款超高性能閉環單通道射頻放大器，工作帶寬從真直流到 7GHz 以上。該器件具有出色的性能，可通過直流或交流耦合接口驅動高速、高性能 ADC，例如 ADC12DJ5200RF 和 ADC32RF5x。TRF1305B1RPVR放大器針對射頻、零中頻和復雜中頻以及高速時域應用進行了優化。TRF1305B1RPVR在固定增益配置下針對性能進行了優化。如果需要較低的增益，請使用外部電阻器。
TRF1305B1RPVR具有一個 VOCM 引腳，允許設置不同的輸出共模電壓和輸入共模電壓；例如，用于電平轉換或大多數具有不同直流共模電壓的 IQ 降壓轉換器 ADC 接口應用。TRF1305B1RPVR還具有浮動 2 電源軌雙電源或單電源選項，以及允許將輸入共模范圍擴展至更接近電源的 MODE 引腳。
TRF1305B1RPVR具有斷電功能。該器件采用 TI 專有的先進 BiCMOS 工藝制造，并采用節省空間的 2mm × 2mm、12 引腳 WQFN-FCRLF 封裝。
應用場景
TRF1305B1RPVR適用于多種射頻和高速數字應用，包括但不限于：
? 射頻采樣或 GSPS ADC 驅動器
? 測試和測量
? 無線通信測試
? 射頻數字轉換器
? 示波器 (DSO)
? 高速數字轉換器
? 頻譜分析儀
? 矢量信號收發器 (VST)
? 質譜系統
? 共模電平轉換
? IQ 混頻器接口
基本參數
型號：TRF1305B1RPVR
頻率：0Hz ~ 7GHz
P1dB：15.8dBm
增益：10dB
噪聲系數：13.2dB
射頻類型：VSAT
電壓 - 供電：4.75V ~ 5.25V
電流 - 供電：95mA
測試頻率：1GHz
安裝類型：表面貼裝型
封裝/外殼：12-WQFN
