ADM3056EBRIZ是一款 5.7 kV rms 隔離型控制器區域網絡 (CAN) 物理層收發器。ADM3056E 完全符合 CAN 靈活數據速率 (CAN FD) CAN FD ISO 11898- 2:2016 的要求，還能支持高達 12 Mbps 的數據速率。

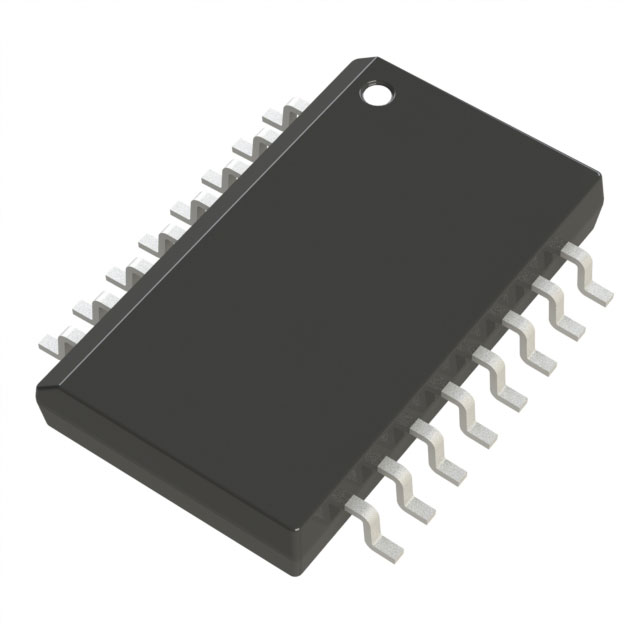

該器件采用 Analog Devices 公司的 iCoupler? 技術，將高度堅固的 3 通道隔離器和 CAN 收發器集成到單個 SOIC 表面貼裝封裝中。ADM3056E 在 CAN 控制器和物理層總線之間提供電隔離。

特點

5.7 kV rms（8000 VPEAK）信號隔離 CAN 收發器

1.7 V 至 5.5 V 的 VDD1 供電范圍

VDD2 的供電范圍為 4.5 V 至 5.5 V

符合 ISO 11898-2:2016 標準的 CAN FD

CAN FD 數據傳輸率高達 12 Mbps

最大 150 ns 的低環路傳播延遲

擴展的共模范圍為 ±25 V

總線故障保護（CANH、CANL）電壓為 ±40 V

低功耗待機，支持遠程喚醒請求

用于控制的額外隔離信號（例如，終端開關）

斜率控制可降低 EMI

安全和監管認證（待定）

VDE 合格證書，VDE V 0884-10

VIORM = 849 VPEAK

VIOSM = 8000 VPEAK（測試：VPEAK = 12.8 kV）

UL：根據 UL 1577，1 分鐘 5700 伏特均方根電壓

CSA 組件驗收：5 千伏均方根電壓下 5A

IEC 60950、IEC 61010

8.3 mm 爬電/間隙，采用 16 引線 SOIC 封裝

高共模瞬態抗擾度：≥75 kV/μs

工業溫度范圍 -40°C 至 +125°C

應用

CANOpen、DeviceNet 和其他 CAN 總線實施

太陽能逆變器和電池管理

電機和過程控制

工業自動化

運輸和基礎設施
