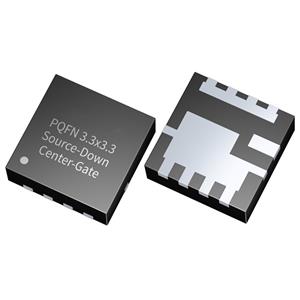

IQE050N08NM5 是英飛凌對創新性源極底置技術的延伸。 OptiMOS? 5 30 V PQFN 3.3x3.3 源極底置具有 30 V 和極低 0.85 mOhm RDS(on)。革命性的源極底置技術使硅片倒置在元件內部。調整后，源極電位（而非漏極電位）即可通過導熱墊連接到 PCB。這樣就能提供多項優勢，如增強熱性能、高功率密度和改善布局。此外，更高的效率、更低的主動散熱要求及有效的熱管理布局有利于實現系統級優勢。RDS(on) 新標桿和創新布局能力使 源極底置 概念在溫度管理方面處于領先地位。源極底置產品組合解決了各種應用問題，包括 電機驅動、 電信、 SMPS  或 服務器。目前，有兩種不同的產品尺寸采用了這項新技術：源極底置標準柵極和源極底置置中柵極（并行優化）。

產品屬性

FET 類型： N 通道

技術： MOSFET（金屬氧化物）

漏源電壓（Vdss）： 80 V

25°C 時電流 - 連續漏極 (Id) ：16A（Ta），101A（Tc）

驅動電壓（最大 Rds On，最小 Rds On）： 6V，10V

不同 Id、Vgs 時導通電阻（最大值） ：5 毫歐 @ 20A，10V

不同 Id 時 Vgs(th)（最大值）： 3.8V @ 49μA

不同 Vgs 時柵極電荷 (Qg)（最大值）： 43.2 nC @ 10 V

Vgs（最大值）： ±20V

不同 Vds 時輸入電容 (Ciss)（最大值）： 2900 pF @ 40 V

功率耗散（最大值）： 2.5W（Ta），100W（Tc）

工作溫度： -55°C ~ 175°C（TJ）

安裝類型： 表面貼裝，可潤濕側翼

供應商器件封裝： PG-TTFN-9-1

封裝/外殼： 8-PowerTDFN

潛在應用

電機驅動

SMPS

服務器

電信

電池管理
