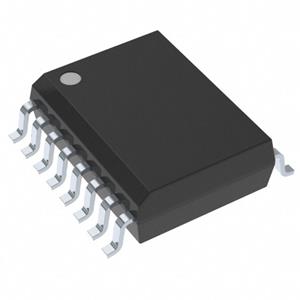

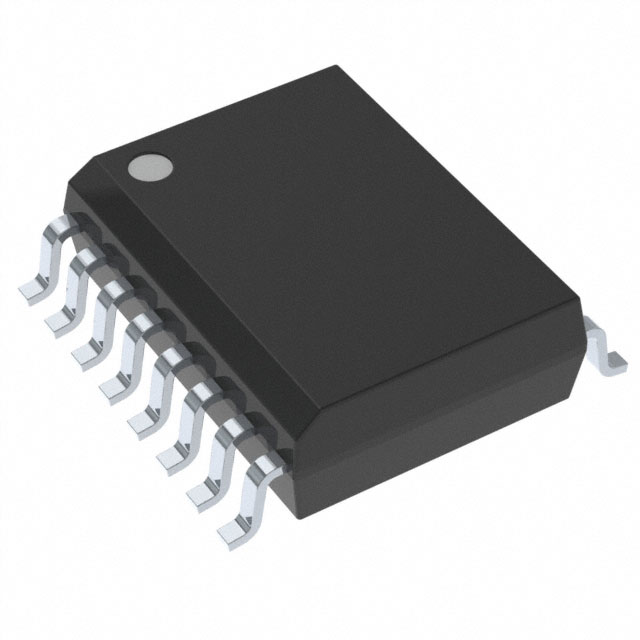

商品名稱:UCC21750QDWQ1
數據手冊:UCC21750QDWQ1.pdf
品牌:TI
年份:23+
封裝:SOIC-16
貨期:全新原裝
庫存數量:2000 件
UCC21750QDWQ1是一款電隔離單通道柵極驅動器,設計用于直流工作電壓高達 2121V 的 SiC MOSFET 和 IGBT,具有先進的保護功能、出色的動態性能和穩健性。 UCC21750QDWQ1 具有高達 ±10A 的峰值拉電流和灌電流。
輸入側通過 SiO2 電容隔離技術與輸出側相隔離,支持高達 1.5kVRMS 的工作電壓、12.8kVPK 的浪涌抗擾度,隔離層壽命超過 40 年,并提供較低的器件間偏移 ,共模噪聲抗擾度 (CMTI) 大于 150V/ns。
特性
? 5.7kV RMS 單通道隔離式柵極驅動器
? 符合面向汽車應用的 AEC-Q100 標準
– 器件溫度等級 0:-40°C 至 +150°C 環境工作溫度范圍
– 器件 HBM ESD 分類等級 3A
– 器件 CDM ESD 分類等級 C6
? 高達 2121Vpk 的 SiC MOSFET 和 IGBT
? 33V 最大輸出驅動電壓 (VDD – VEE)
? ±10A 驅動強度和分離輸出
? 150V/ns 最小 CMTI
? 具有 200ns 快速響應時間的 DESAT 保護
? 4A 內部有源米勒鉗位
? 發生故障時的 400mA 軟關斷
? 具有 PWM 輸出的隔離式模擬傳感器
– 采用 NTC、PTC 或熱敏二極管的溫度感應
– 高電壓直流鏈路或相電壓
? 過流警報 FLT 和通過 RST/EN 重置
? 針對 RST/EN 的快速啟用和禁用響應
? 抑制輸入引腳上的 <40ns 噪聲瞬態和脈沖
? RDY 上的 12V VDD UVLO(具有電源正常指示功能)
? 具有高達 5V 過沖/欠沖瞬態電壓抗擾度的輸入/輸出
? 130 ns(最大)傳播延遲和 30 ns(最大)脈沖/器件間偏移
? SOIC-16 DW 封裝,爬電距離和間隙 > 8mm
? 工作結溫范圍:-40°C 至 +150°C
? 安全相關認證:
– 符合 DIN EN IEC 60747-17 (VDE 0884-17) 標準的增強型絕緣
– UL 1577 組件認證計劃
應用
? 適用于 EV 的牽引逆變器
? 車載充電器和充電樁
? 用于 HEV/EV 的直流/直流轉換器
